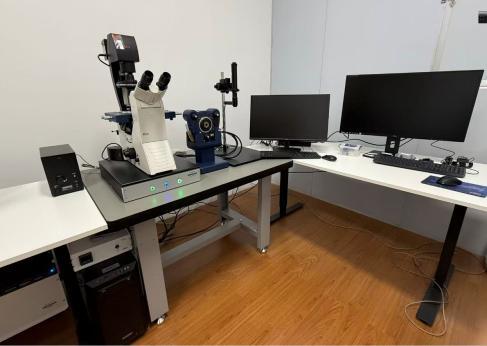

仪器名称：多功能原子力定量纳米力学成像系统                         

型　 号：JPK NanoWizard®V

制 造 商：Bruker  

产　 地：德国   

购买年份：2025年  

存放地点：公共实验平台 

管理人员：陈丽  

联系电话：027-87700819  

仪器的用途： 

多功能原子力定量纳米力学成像系统能够在大气及液体环境下用于样品表面进行纳米尺度的三维形貌成像，并对细胞构形动态变化、生物大分子的复杂生化过程、矿物溶解动力学过程等进行实时观察；可进行多参数成像，在高分辨成像的同时获取样本的弹性模量、粘附力、流变性等物理特性参数，以及细胞粘附分子间及配体-受体间的单分子相互作用力；可与研究级倒置荧光显微镜联用，具有二者结合所带来的独特优势，提供生物表面的光学、纳米级超微结构以及力学信息。

仪器的技术参数：  

1.基础测量模式：具备接触模式、轻敲模式、横向力模式、力调制模式、相位成像等测量模式，可在空气和液下环境 测量生物细胞三维形貌以及纳米力学信息；

2.可在生物大分子等样品表面做力曲线，完成样品表面的高分辨形貌成像，可同时直接定量得到样品表面的粘性、弹性、杨氏模量等力学信息，并完整储存所有力谱和通道数据；

3.可实现生物单分子尺度下高分辨率力学测量功能，满足受体-配体相互作用、蛋白质折叠及解折叠动力学、生物分子表面吸附、力化学反应等研究需求；可对力曲线进行多种离线处理、分析、对大数据进行批量处理等；

4.可完成凝胶、细胞和组织等样品的微观流变学信息(储能模量、损耗模量、损耗角)微观尺度测量；可在指定的工作频率下对特定位置进行流变学信息的频率响应谱采集，频率范围0.5Hz-500Hz且范围内连续可调；

5.可在倒置光学显微镜上获得稳定的原子晶格图像，可对蛋白质、DNA及其组装体等生物样品进行高分辨率成像； 

6.可兼容载玻片、培养皿、盖玻片及金属样品台；

7. 可通过系统软件控，室温-60°C，温度稳定性可达0.1K；

8. 可与超高分辨共聚焦显微镜联用，在超高分辨观察样品的同事，实现样品的的纳米级别形貌扫描、力谱测试等。
